Прицеп для лодки своими руками

Лодочный прицеп — необходимость для тех, кто хочет добираться до любимых водоёмов без привязки к береговой стоянке. Многих интересует, как сделать прицеп для лодки самостоятельно. Идея кажется заманчивой: можно сэкономить на заводской наценке, получив при этом конструкцию, идеально подогнанную под размеры и килеватость вашего судна. Для многих рыбаков лодочный прицеп своими руками — это увлекательное занятие, способное принести удовлетворение и гордость за результат.

Однако прежде чем хвататься за болгарку, важно трезво оценить ресурсы. Здесь понадобится не только сварочный аппарат, но также гараж с ровным полом. Плюс время — проект редко укладывается в пару выходных. Кроме того, потребуется доступ к недорогому металлопрокату, готовым узлам (ось, рессоры, сцепка) и, что немаловажно, терпение для прохождения регистрационных процедур. Самодельный прицеп для лодки — это всегда компромисс между бюджетом и трудозатратами. К этому стоит быть готовым с самого начала.

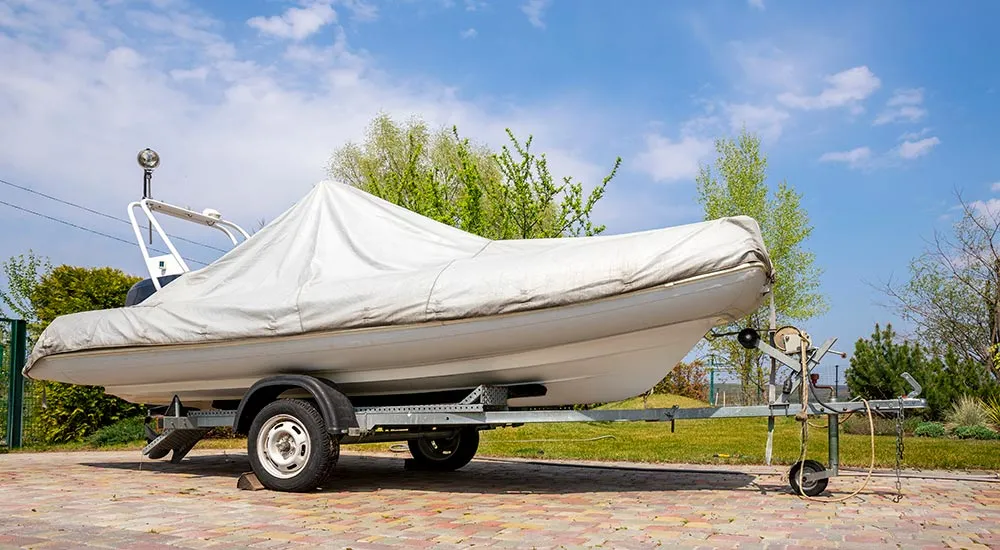

Параметры прицепа

Создавать прицеп для лодки своими руками нельзя без чёткого понимания, что именно вы будете возить. Берём три базовых характеристики: вес, длина и ширина лодки в снаряжённом состоянии (с мотором, топливом, аккумулятором, вещами). К этой массе смело добавляйте 20-30% запаса — на случай волнения, мокрого корпуса или дополнительного груза. Именно от полной массы зависит, нужна вам одноосная или двухосная схема: до 750 кг достаточно одной оси, свыше — лучше ставить две для устойчивости на наших ямах.

Длина прицепа должна быть соразмерна длине лодки, но с учётом того, что мотор при транспортировке часто остаётся на транце — тогда к габаритам корпуса прибавляют ещё 40-60 см. Не менее важен параметр колеи: ширина прицепа между колёсами не должна превышать ширину лодки, иначе есть риск зацепить корпус при маневрировании. Также заранее продумайте высоту подвески: она влияет на дорожный просвет, а также на лёгкость спуска на воду. Все эти цифры лягут в основу чертежа, а ошибка на этом этапе сделает всю дальнейшую работу бессмысленной.

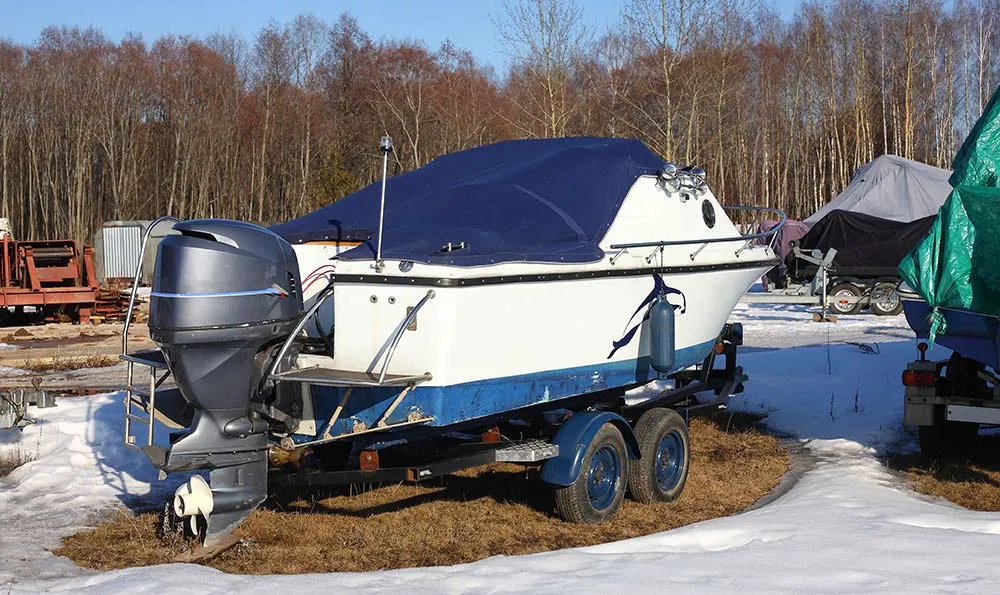

Размер прицепа для лодок

Для определения правильных габаритов самодельного прицепа рекомендуем ориентироваться на полную длину лодки вместе с висячим мотором, опущенным в транспортное положение (обычно он наклонён назад, и это добавляет 30-50 см к корпусу). Длина рамы от сцепного замка до заднего габаритного огня должна быть такой, чтобы корма не свешивалась за пределы прицепа более чем на 400 мм по правилам, но и не упиралась в тягово-сцепное устройство при поворотах.

Ширина ложементов (опорных балок) выбирается под килеватость днища: они должны поддерживать корпус в районе реданов или стрингеров, а не давить на слабое дно. Расстояние между колёсами по внешним бортам не должно превышать ширину лодки в самой широкой части — иначе на крутых поворотах колёса могут зацепить корпус.

Не забывайте про дорожный просвет: минимум 25-30 см под осью, иначе на грунтовках будете цеплять камни. Все эти размеры сводятся в единый чертёж, где отдельно указывают центр оси — он должен находиться на 60-65 % длины лодки от носа, чтобы нагрузка на фаркоп не превышала 5-10 % от полной массы прицепа.

Оценка прицепа и регистрация в ГИБДД

Многих волнует вопрос — как зарегистрировать самодельный прицеп для лодки? Этот этап достаточно важен, поскольку использование незарегистрированного прицепа грозит штрафами и снятием номеров.

После сборки вам будет необходимо техническую экспертизу в аккредитованной лаборатории (например, НАМИ или ВОА). Специалисты проверят геометрию рамы, прочность сварных швов, работу светотехники, тормозов, а также соответствие нагрузок на ось и сцепное устройство требованиям ГОСТ 37.001.220-80. По итогу вам выдадут СБКТС (Свидетельство о безопасности конструкции), а также присвоят VIN-номер, который нужно выбить на раме.

Затем с пакетом документов (чертежи, спецификации, чеки на материалы, заключение экспертизы) отправляетесь в МРЭО ГИБДД для постановки на учёт. Весь процесс может занять несколько недель и обойтись в сумму, сравнимую с четвертью стоимости бюджетного заводского прицепа. Учтите: малейшая ошибка в расчётах или некачественный шов — вам откажут, заставив переделывать. Именно здесь многие энтузиасты понимают, что затраченные ресурсы не всегда оправдывают экономию.

Комплектующие для создания прицепа

Прежде чем отправляться на металлобазу или в автомагазин, составьте полную спецификацию по чертежу — это убережёт от лишних поездок и разрыва бюджета. Все детали можно разделить на четыре группы:

• несущая конструкция;
• ходовая часть;
• крепёж для лодки;
• электрика.

Качественные комплектующие — залог того, что прицеп не «посыплется» на первой же кочке, поэтому на оси, подвеске и сцепке экономить не стоит.

Минимальный набор того, что потребуется:

• Профильная труба для рамы (квадрат 60×60 или 80×40 мм, стенка 3–4 мм) и уголок для усилений.
• Готовая ось с подшипниковыми узлами (подбирается под нагрузку / ширину колеи).
• Рессоры или торсионная подвеска — предпочтительнее торсион для компактности, но рессоры дешевле.
• Ступицы и колёсные диски с шинами (грузоподъёмность должна перекрывать массу прицепа с лодкой).

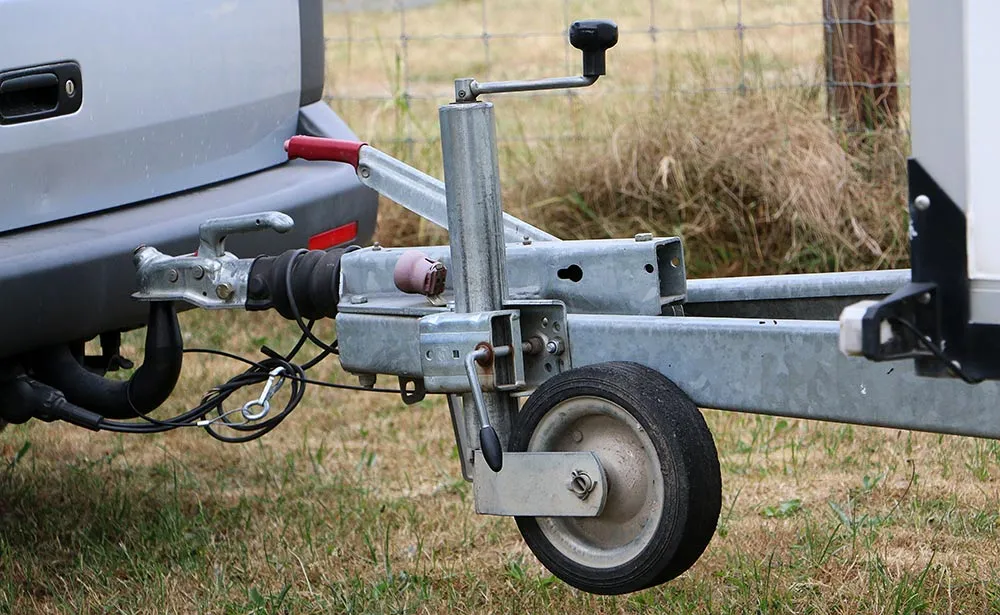

• Сцепное устройство (шаровый замок на 50 мм) с опорным колесом и страховочными цепями.
• Лебёдка (ручная или электрическая) плюс талреп для жёсткой фиксации лодки в походном положении.
• Комплект ложементов — лучше из соснового бруса с обшивкой ковролином, плюс регулируемые кронштейны.
• Электрооборудование: задние фонари (габариты, стопы, повороты), передние белые габариты, подсветка номера, 7‑контактная розетка, герметичный провод в гофре.
• Крепёж: болты, гайки, шайбы (нержавейка или оцинковка), струбцины, хомуты.

Когда все узлы закуплены и разложены, можно переходить к самому ответственному этапу — сборке.

Этапы сборки прицепа

Изготовление рамы

Начинайте с раскроя профильной трубы строго по чертежу. Разложите заготовки на ровной горизонтальной площадке (сварочном столе или выставленных по уровню козлах), скрепите их струбцинами. Сначала выполните прихватки по углам и диагоналям, проверьте равенство — отклонение более 5 мм на длине 3 метра уже критично.

После выверки геометрии проваривайте все стыки сплошным швом, особо тщательно проваривая места крепления оси и дышла. Обязательно усильте углы косынками из листового металла, а после остывания зачистите швы от шлака, проверьте их на отсутствие пор.

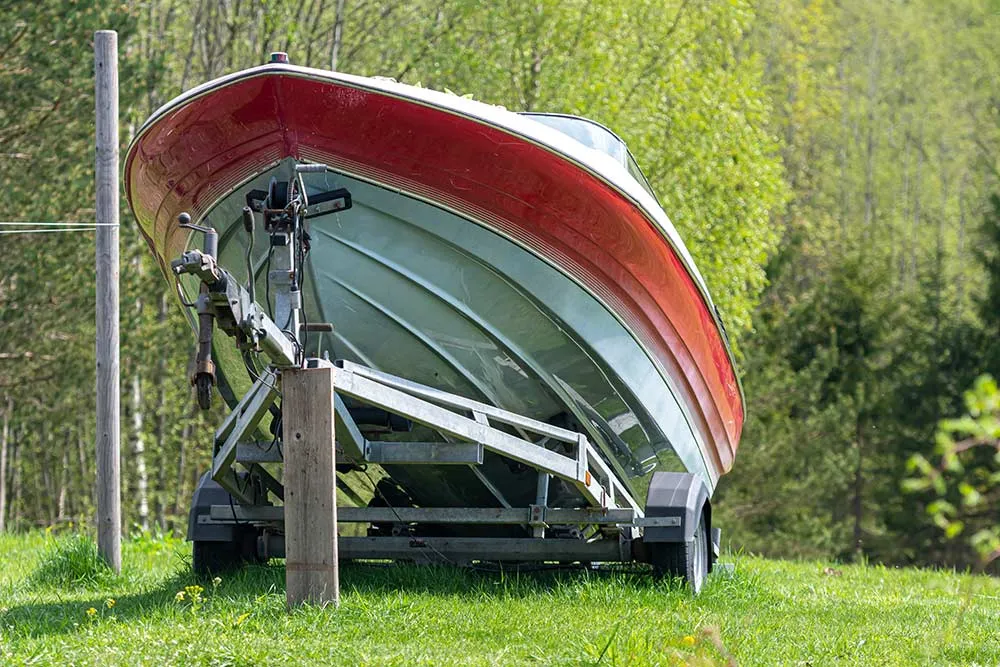

Проверка баланса рамы прицепа

Этот шаг нельзя пропускать, даже если вы уверены в расчётах. Установите собранную раму на опору в районе будущей оси и с помощью грузовой «вилки» (имитации лодки с мотором) добейтесь правильного центрования. Суть проста: ось должна находиться на 60–65 % длины лодки от носа, а нагрузка на сцепной шар в статике должна составлять 5–10 % от полной массы прицепа с грузом.

Если нос перевешивает — переставьте ложементы или сместите ось; если корма тяжелее — добавьте противовес. Идеально отрегулированный баланс исключит «козление» прицепа на высоких скоростях, продлевая жизнь подвеске.

Оснащение рамы

Когда рама сварена и отцентрована, приступайте к монтажу ходовой части. Закрепите кронштейны рессор строго симметрично относительно продольной оси, затем установите рессоры плюс ось, затянув стремянки равномерно с усилием. Навесьте колёса, затем проверьте свободное вращение ступиц, убедитесь в отсутствии люфтов.

После этого приваривайте кронштейны для ложементов — их лучше сделать регулируемыми, чтобы подстроиться под обводы днища. Следом крепите брызговики, кронштейны для задних фонарей, прокладывайте электропроводку внутри рамы в гофрированной трубе, чтобы защитить от камней или влаги.

Опора для лебедки

Лебедка — узел, воспринимающий серьёзные нагрузки при затягивании лодки, поэтому её опора должна быть жёсткой. Установите усиленную стойку на дышле строго по центру, на расстоянии, чтобы трос шёл параллельно килю без перегибов. Оптимальная высота — чтобы лебёдка находилась чуть выше носового упора, тогда тяговое усилие направляется в нужный вектор.

Приваривайте стойку с дополнительными раскосами или косынками, особенно если планируете электрическую лебёдку с большим усилием. После установки обязательно проверьте работу механизма под нагрузкой, имитируя вес лодки.

Покраска прицепа

Перед покраской тщательно обезжирьте всю конструкцию, удалите окалину со швов. Лучше всего заказать пескоструйную обработку — она даст идеальное сцепление покрытия, но если такой возможности нет, используйте металлическую щётку и преобразователь ржавчины. Нанесите антикоррозионный грунт в два слоя, давая каждому высохнуть по инструкции.

Финишное покрытие — двухкомпонентная полиуретановая или алкидная эмаль для наружных работ, желательно чёрного или тёмно-серого цвета (так дольше сохраняет вид плюс меньше заметна грязь). Важно: предварительно заглушите или замотайте все резьбовые отверстия, не закрашивайте электрические контакты. После высыхания останется только навесить фонари, а затем провести финальную проверку перед первой поездкой.

Заключение

Если самостоятельная сборка кажется вам чрезмерно сложной, а перспектива прохождения экспертизы и регистрации — утомительной, возможно, стоит рассмотреть покупку лодочного прицепа в компании «Альбатрос». У нас представлены качественные изделия — они имеют все необходимые документы, проходят регистрацию в ГИБДД за один день, гарантируют безопасность на дороге. Вы сэкономите не только драгоценное время, но и нервы, а в итоге получите надёжное устройство, проверенное в эксплуатации на российских дорогах. Иногда лучшее решение — довериться профессионалам, направив освободившиеся силы на то, что действительно приносит удовольствие.
